12V PSU for NVR

Застосування

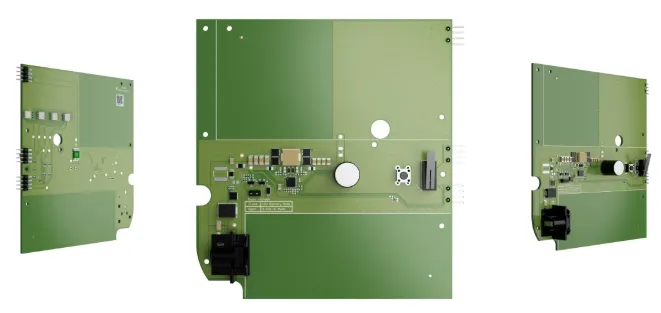

Ця плата блоку живлення використовується замість стандартного блоку живлення AC 110/230 В для роботи відеореєстратора Ajax NVR. Він дозволяє живити пристрій від низьковольтного джерела, що забезпечує безперервний запис відео навіть за відсутності або нестабільності електропостачання. Підходить для об'єктів з нестабільним електроживленням або в місцях, де неможливо підключити відеореєстратор до мережі електропостачання.

Ключові властивості

1. Сумісність: відеореєстратор Ajax NVR на 8 або 16 каналів. 2. Два режими роботи: - 8–16 В: якщо реєстратор працює в цьому діапазоні напруги, джампер не встановлюється. - 12.1–16 В: для роботи від напруги вище за 12 В, джампер повинен бути встановлений. У цьому випадку реєстратор вимикається, коли напруга падає нижче 12 В, щоб уникнути повного розрядження джерела живлення. 3. Вхідні параметри без встановленого джампера: робоча напруга 8–16 В, максимальний струм споживання 4 А, поріг увімкнення в разі зростання напруги 8 В, поріг вимкнення в разі спаду напруги 6.5 В. 4. Вхідні параметри зі встановленим джампером: робоча напруга 12.1–16 В, максимальний струм споживання 4 А, поріг увімкнення в разі зростання напруги 12.1 В, поріг вимкнення в разі спаду напруги 10.35 В. 5. Вихідні параметри: номінальна напруга 12 В ± 3%, споживання струму пристрою у вимкненому стані 110 мкА, споживання струму пристрою в стані спокою 65 мА, максимальний струм споживання пристрою 2 А. 6. Метод встановлення: монтаж у корпус відеореєстратора NVR замість стандартного блоку живлення. 7. Під'єднання до мережі: гніздо роз'єму 6.5 / 2 мм power jack (female), штекер 5.5 / 2.1 мм power jack (male), переріз кабелю для підʼєднання AWG 12–14. 8. Розміри плати 118×123×17 мм, вага 51 г. Комплектація: блок живлення, клемний адаптер, коротка інструкція.

Особливості встановлення

Блок живлення монтується безпосередньо в корпус відеореєстратора, замінюючи стандартний блок живлення AC 110/230 В. Для монтажу потрібні викрутка PH1 та інструкція з використання. Встановлення займає не більше 10 хвилин для професійного електрика. Перед початком встановлення потрібно вимкнути пристрій від мережі.

Характеристики
